電動三通調節閥

閥門型號：ZDLQ、ZDLX
通徑規格：合流閥：DN25～300mm 分流閥：DN80～300mm
結構形式：三通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64
適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：液體、氣體、蒸汽、化工、石油、冶金、電站
產品特點：一閥多用，動作靈敏、流量大、調節精度高

電子式電動三通調節閥概述：

ZDLQ/X電子式電動三通調節閥通常分為合流和分流兩種形式，合流閥為兩進一出，其作用是將兩種流體匯合成第三種流體，分流閥為一進兩出，將一種流體分成兩路流體，從而達到流體混合升溫或降溫，或流體不等量分流，滿足各種不同工況的使用要求。但合流、分流閥只能對應選用，當公稱通徑和壓差較小時合流閥可用于分流場合，當公稱通徑DN≥80mm和壓差較大的分流場合，只能使用分流閥。

電子式電動三通調節閥特點：

電動三通調節閥常用于熱交換器的兩種介質調節，及簡單的配比調節，可一臺代替兩臺單座、雙座調節閥使用，還可節省去安裝管道、節省投資，占據空間小。采用3810系列或PSL系列直行程電動執行機構和三通調節閥體組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應，達到對壓力、流量、液位、溫度等工參數的調節。

電子式電動三通調節閥參數：

閥體
形式	三通鑄造閥
公稱通徑	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式	雙導向雙座套筒型閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

電動三通調節閥原理：【查看

電動三通調節閥工作原理動態圖 】

分流閥

合流閥

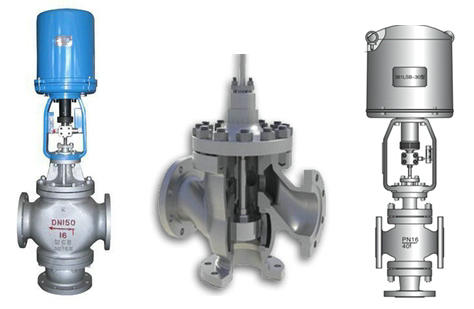

電動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。

電動三通調節閥執行機構：

主要技術參數	電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
	防護等級：相當IP55 隔爆標志：Exd\|\| BT4 手操功能：手柄
	環境溫度：-25 +70℃ 環境濕度：≤95%

額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
公稱通徑DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	12	21	34	53	85	135	210	340	535	800	1360
額定流量系數Kv	分流	-	-	-	-	-	85	135	210	340	535	800	1360
行程L (mm)		16		25		40			60			100
允許壓差( bar)		DK2-310		DK2-310		DK2-410			DK2-410			DK2-510
配用執行機構型號		32	22	22	14	13.8	9.4	6.1	5.1	3.6	2	1.9	1.3

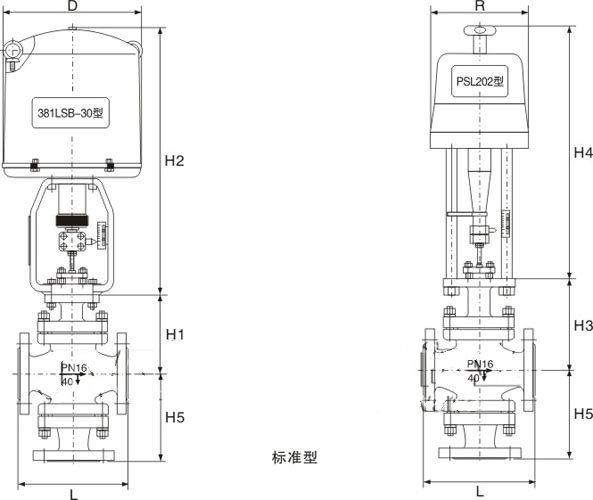

電子式電動三通調節閥尺寸：

外形尺寸及重量單位：mm
公稱通徑	25	32	40	50	65	80	100	125	150	200
L	185	220	222	250	275	300	350	410	450	550
D	255	255	255	255	255	255	255	310	310	310
R	177	177	177	177	177	177	177	226	226	226
H1	155	175	180	200	235	250	260	330	350	420
H2	373	495	495	495	700	700	700	725	725	725
H3	181	195	200	220	262	277	287	357	377	447
H4	459	459	459	459	520	520	520	570	570	570
H5	135	145	160	170	190	200	220	280	320	380
重量(KG)	13	17	19	20	38	50	60	84	87	110
